岸和田市包近町の劣化した陸屋根に発生したクラックの補修をご紹介します！ | 岸和田、和泉市で屋根の補修・リフォームなら街の屋根やさん

HOME
現場ブログ
岸和田市包近町の劣化した陸屋根に発生したクラックの補修をご紹介します！

岸和田市包近町の雨漏り修理で前回、本宅と増築部の取り合いに壁設置や陸屋根の破損部をモルタルで補修した様子をご紹介しました。

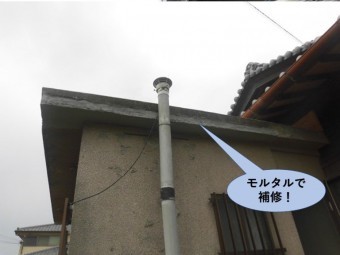

M様邸は増築部の廊下に雨漏りが発生していて、原因は本宅と増築部の取り合いと陸屋根が防水処理されていなかったという見解で陸屋根をしっかりと防水処理することになりました。写真は陸屋根の破損部をモルタルで補修した様子です。

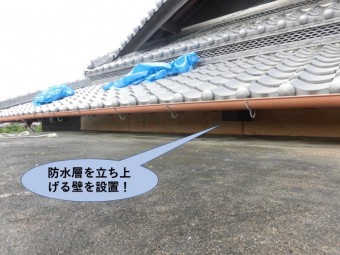

本宅の外壁の手前に防水層を立ち上げるための壁を設置した様子です。壁の部分がちょうど取り合いで、この下の天井に雨漏りしてました。

増築部の陸屋根の勾配が緩やかなこともあり、雨がこの取り合い部分に流れ込んでしまっているようでした。雨が流れ込んでも取り合いをきちんと防水していれば雨漏りをする可能性は低くなっていましたが、防水処理されていなかったので雨が直接建物内部に入ったようです。

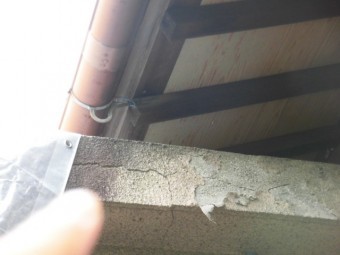

増築部の陸屋根の側面にはクラック（ひび割れ）が数か所あり、屋根の軒先は割れて欠損していました。軒先部分は先にモルタルで補修しましたが、その他のクラックはエポキシ樹脂モルタルで補修します。

クラックは、髪の毛ほどの細いヘアークラック、大きなひび割れの構造クラックと呼ばれるものがあり、状態によって補修の仕方が変わります。

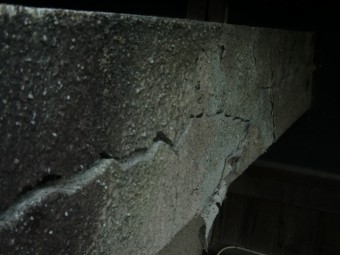

M様邸のクラックは、写真のように大きくひび割れているものがほとんどで、軒先が割れて崩れ落ちたということも考慮し、エポキシ樹脂モルタルを充填し、しっかりと補修することになりました。

エポキシ樹脂モルタルは、主剤と硬化剤を混ぜ合わせて使用する補修材で、軽量で高強度（セメントモルタルと比較して相当の強度があります）なのが特徴です。

ここからはクラック補修の流れをご紹介します。

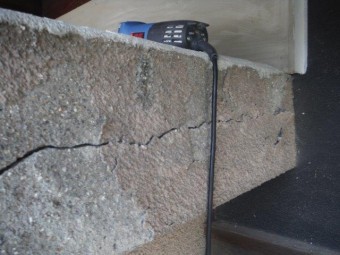

簡単に言うと、ひび割れの中にとても強い樹脂モルタル（補修材）を詰め込んで、ひび割れをくっつけて補修する作業です。樹脂モルタルを詰め込む際に、写真のようにひび割れ面がそのままの状態で詰めようとすると、樹脂モルタルがひび割れの奥まで達せず、中に空洞ができてしまいます。

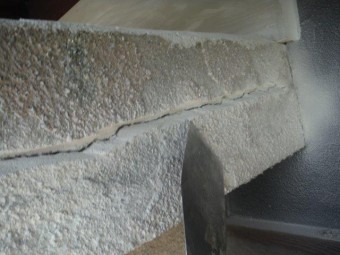

そのような状態にならないように、先にひび割れの面を電動工具でV字、もしくはU字にカットして広げてあげます。（写真はひび割れをV字にカットした様子です）

樹脂モルタルを詰める面が広くなると、奥までしっかりと充填することができ、なおかつ樹脂モルタルに厚みができるのでさらに強くなります。

ひび割れをすべてカッター切りしたあと、カットする際に溝の中に溜まった粉塵を刷毛できれいに掃き出します。

補修する面が汚れたまま補修すると、樹脂モルタルがしっかりと密着せず、汚れと一緒に浮いたり剥がれたりする恐れがあるので、丁寧に掃除します。

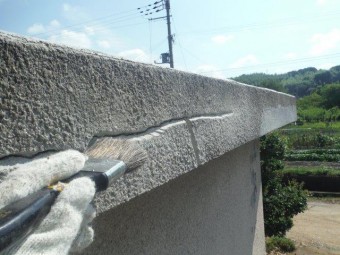

溝の中をきれいに掃除した後、プライマーと言う接着塗料を塗布します。

プライマーはこの後に充填する樹脂モルタルをしっかりと密着させるためのもので、必須の工程です。強固な補修材を使用しても、それが補修面にきちんと定着しないと意味がありません。

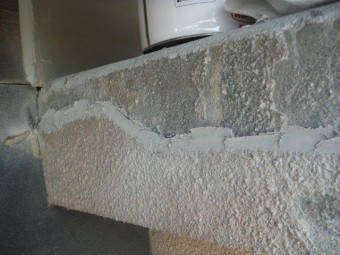

プライマーを塗りムラなくきちんと塗布した後、樹脂モルタルを充填し、ヘラを使って奥までしっかりと押し込みました。

鉄筋コンクリートの防水補修では、バランスのいいエポキシ樹脂モルタルが最適の材料です。樹脂モルタルに厚みをもたせても、非常に軽量ですので建物に負担を与えません。

クラックは、放置するとそこから雨が浸入し、雨漏りを引き起こすことがあります。それだけでなく、今回の増築部のように鉄筋コンクリート造の場合、浸入した雨が内部の鉄筋にまで達すると、鉄筋を錆らせ、膨張、膨れ、破損と徐々に症状がひどくなります。ですので、ひび割れが大きい場合はできるだけ早く補修することをお勧めします。

今回は、増築部の陸屋根のクラック補修をご紹介しました。

次回は陸屋根にウレタン樹脂塗膜防水を塗布して防水層をつくる工程をご紹介します。

前回はこちら（包近町の陸屋根の欠損部補修など）　

つづきはこちら（包近町の陸屋根にウレタン塗膜防水施工）

雨漏りの現地調査はこちら（包近町の雨漏り現地調査）
