泉大津市の玄関の雨漏りの原因は谷板金の穴でした！

工事のきっかけ

以前、街の屋根やさん岸和田店で屋根修理をしていただいた泉大津市にお住いのS様より「玄関の天井で雨漏りしてるんです」というご相談をいただき、谷板金交換工事（たにばんきんこうかんこうじ）を行いました。

S様邸は屋根修理をしていただいた後にも、白蟻駆除・防蟻工事のご依頼をいただき工事が完了しています。

玄関の天井に発生した雨漏りの原因が玄関屋根の谷板金にあいた穴の可能性が高かったので、谷板金2カ所を交換しました。

泉大津市谷板金修理,雨漏り修理

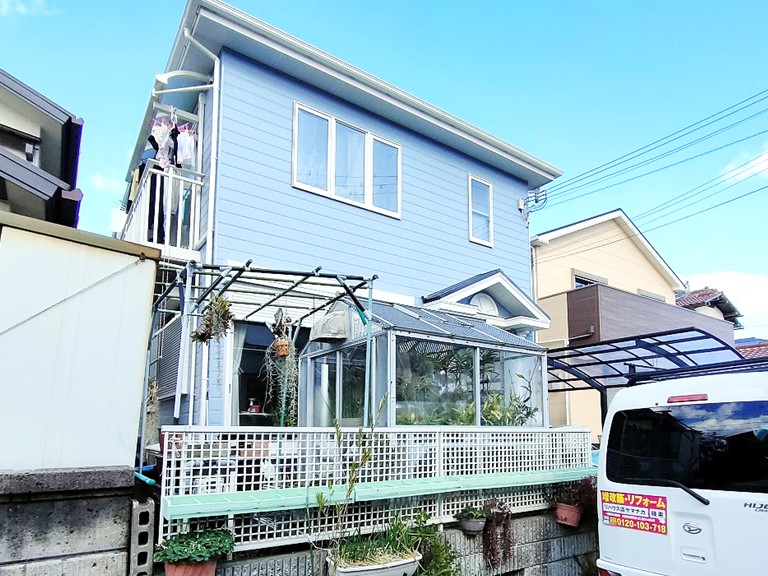

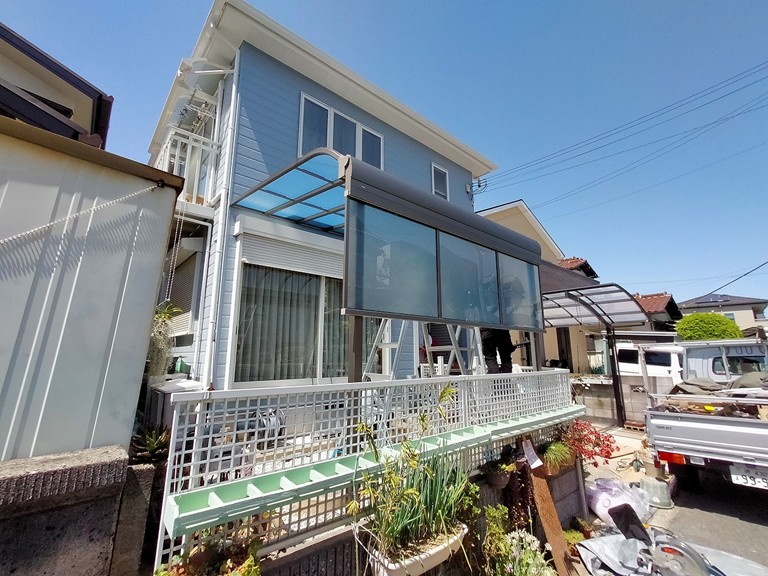

ビフォーアフター

工事基本情報

施工内容: 谷板金修理,雨漏り修理

施工期間: 1日

使用材料: ガルバリウム鋼板製谷板金・漆喰・葺き土・シーリング

築年数: 約40年

保証年数: 2年

工事費用: 約23万円（税込）

建坪: 約32坪

泉大津市S様邸の谷板金交換工事・現地調査の様子

「玄関の床に水が溜まっていたので、多分雨漏りしてると思うんです」泉大津市にお住いのS様より雨漏りのご相談をいただき、現地調査にお伺いしました。

S様邸は築40年の平屋建ての住宅です。
玄関の屋根を含めて、立派な土葺きの屋根でした。

【関連記事】
➡　4つのチェックポイントで瓦屋根の点検・メンテナンスのタイミングを知ろう

玄関の格天井（ごうてんじょう）に雨染みが付いていました

雨漏りしている玄関の様子です。

S様邸の玄関天井は「格天井・ごうてんじょう」という形状です。確認すると、立派な天井に雨染みが付いていました・・・！
雨が降った日に玄関を通ると床に水が溜まっていて雨漏りに気づかれたそうです。

格天井とは、格縁（ごうぶち）と呼ばれる角材（仕上げ材）を格子状（こうしじょう）に組み、その間に正方形の仕上げ板を張った飾り天井のことです。

【雨漏りについての関連記事】
➡　雨樋工事でお家を雨水から守る! 雨樋の修理・交換、お任せください

雨漏りは目に見える箇所で発生すると早い段階で気づくことができますが、天井裏やクローゼットの中、普段あまり入らないお部屋などで発生すると気づくのが遅くなり雨漏りが進行していることがあります。

雨漏りは長引くほど被害が拡大し、その分修理費用も膨らみますので、できるだけ早めの対処が必要です。

玄関の屋根を確認しました！

雨漏りしている玄関の屋根を確認しました。

S様邸の玄関屋根は中央に棟（むね）があり、その両側の谷部分（へこんだ部分）に谷板金が設置されています。

棟とは？
棟とは屋根の頂点の水平部分のことです

谷板金とは？
屋根の谷部分に設置している雨樋（あまどい）のことです

谷板金に穴があいていました！

瓦のズレや割れてる箇所がなく、一番怪しい（雨漏りの事例がたくさんある）谷板金を確認すると、両側の谷板金に穴があいていることが分かりました。

S様邸の谷板金の素材は「銅製・どうせい」です。
銅製の谷板金に穴があく事例はたくさんあるのですが、どうして穴があいてしまうのか？と不安を感じているかたもおられるかもしれません。

では、どうして穴があいてしまうのか分かりやすくご説明させていただきます。

銅製の谷板金にはどうして穴があくの？？

銅製の谷板金や雨樋は経年で穴があくことがよくあります。その理由としてあげられるのが「銅板の摩耗（まもう）」です。

瓦屋根は瓦の形状からへこんでいるところに雨水が集まるため、同じ箇所を流れることになります。
そして、谷板金との間には落差があるため、雨水が毎回同じ箇所を打ち付ける時の衝撃で銅板が摩耗して薄くなり、穴があいてしまうのです。

谷樋や雨樋にあいた穴をシーリングで塞いだり、銅板をあてて補修することもできますが、周りも同じように銅板がすり減って薄くなっているので、イタチごっこ（次々修理しないといけない）になります。

S様邸は今後安心して過ごせるように、錆に強くて耐久性のあるガルバリウム鋼板製の谷板金に交換することになりました。

【シーリングについて詳しくはこちら】
➡　屋根工事と雨漏り補修に必要なシーリングやコーキングの種類と使用法
【ガルバリウム鋼板ついて詳しくはこちら】
➡　屋根材や外壁材の素材であるガルバリウム鋼板とは?特徴とメリットを徹底解説

泉大津市S様邸の谷板金交換工事の様子

それでは谷板金交換工事の様子をご紹介させていただきます。

黄色い矢印部分の谷板金を交換します。
谷板金はふたつの屋根面からの雨水が流れ込んでくるため、普段から雨漏りのリスクが高い箇所です。
耐久性のあるガルバリウム鋼板製の谷板金に交換するとともに、きちんとした施工手順をとり、交換工事を行います！

谷板金の取り合いの瓦と棟瓦を一部めくりました

谷板金の両側は上に葺き土と瓦が載っているので、谷板金を撤去したり交換する時には瓦を棟瓦の一部をめくらないといけません。

谷板金を設置した後、同じように瓦を復旧しないといけないので、めくった順番に重ねて屋根の上で保管しました。瓦を葺いていた葺き土は撤去し
この工事で漆喰（しっくい）を使用します。

【漆喰について詳しくはこちら】
➡　傷んだ漆喰の詰め直し、棟瓦の取り直しで瓦屋根を健全に保つ

S様邸の谷板金の状況

瓦をめくると、谷板金の全景が見えます。

現地調査でも確認できていましたが、瓦をめくった後だと銅板が薄くなってる様子がよく分かります。
黄色い矢印部分には屋根に流れてきた雨水が毎回流れ落ちるので、その箇所だけ銅板が摩耗してすり減ってしまいます。

このまま放置し続けると、いくつも穴があき、雨漏り被害が拡大していた可能性があります・・！

ガルバリウム鋼板製の谷板金を設置しました！

両側の谷部分にガルバリウム鋼板製の谷板金を設置しました。

谷板金の水上（みずかみ・一番高い部分）の、谷板金の継ぎ目は雨水が入らないようにシーリングを充填してきちんと防水しています。
谷板金の両側は板金を折り曲げて「水返し加工」が施されていますが、取り合い部分から雨水が入らないように漆喰で処置していきます。

谷板金の取り合いに漆喰をのせて瓦を復旧します

谷板金を設置した後、屋根面との取り合いに漆喰を敷き瓦を復旧していきます。

漆喰は瓦を固定したり防水する役割があります。白い漆喰を使用することが多いのですが、黒い漆喰でも見た目の問題と価格の差があるだけで性能には問題ありません。谷板金の際に使用する漆喰は瓦に隠れて見えなくなるので、黒い漆喰を使用しました。

谷板金の両側の瓦を復旧した後、棟瓦を復旧していきます

続いて漆喰を敷いて棟瓦を復旧していきます。

棟瓦は両側の屋根面に四角いのし瓦を葺き、一番上に冠瓦（かんむりかわら）という半月状の瓦を葺く形状です。
一番初めに葺くのし瓦は屋根面の間に隙間ができるので、漆喰で仕上げないといけません。葺き土を敷いてから隙間に漆喰を詰める仕上げ方法もありますが、初めから漆喰を使用するとことで瓦を固定している部分と仕上げの漆喰が一体化するので剥がれにくくなります。

面戸漆喰は表から見えますので、白い漆喰を使用しました。

既存と同じようにのし瓦を積み上げてきます

既存と同じようにのし瓦を5段積み上げていきます。

のし瓦の間に挟む漆喰は表から見えないので黒い漆喰を使用しました。
元々は葺き土（瓦を固定する土）を敷いている形状でしたが、防水性や耐久性を考慮して漆喰を使用させていただきました。

棟瓦を補強しました！

棟瓦は屋根面よりも高く積み上げられていますので、風をまともに受けますし、地震での揺れの影響も大きい箇所です。

それらの外的力を受けた時に、棟瓦がズレたり飛ばされるのを防ぐために瓦の継ぎ目にシーリングを充填して、ステンレス線を通して固定・補強しました。

谷板金交換工事完了です！

谷板金交換工事完了です。

谷板金は目立ちませんが、雨水の影響を受けやすい箇所です。谷板金が不具合を起こすと雨漏りの原因になってしまうので、定期的に点検して雨漏りを未然に防ぐことをお勧めします。

【S様邸の現場ブログはこちら】
➡　泉大津市の玄関の格天井に雨漏り発生！谷板金に穴があいていました
➡　泉大津市の銅板の谷板金をガルバリウム鋼板製の谷板金に交換！
